Borulu Eşanjörü Oluşturan Parçalar

Borulu ısı eşanjörleri, tüm proseslerde kullanılan ısı değiştirici sınıfıdır. Kendi grubu içinde çok çeşitli tipleri vardır.

Borulu ısı eşanjörlerinde ısı transfer yüzeyi borulardan oluşur. Akışkanın biri boruların içinden akarken, diğer akışkan gövde tarafından borulara paralel veya çapraz olarak akar. Dolayısıyla ısı transferi boru yüzeylerinde gerçekleşir.

Eşanjör

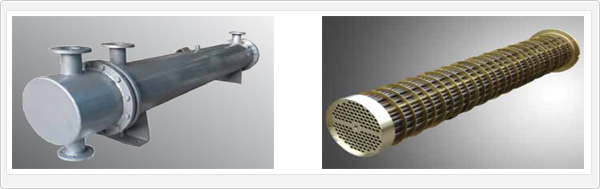

Borulu Eşanjörleri Olusturan Parçalar :
- Düz veya U şeklinde kıvrılmış ısı transferinin gerçekleşmesini sağlayan borular,
- Borudan veya kıvrılmış sacdan imal edilmiş dış gövde,
- Boruların tespit edildiği ayna veya aynalar,
- Gövde içinde boruların dışındaki akışı yönlendiren ve borulara destek olan yön değiştirme perdeleri,
- Gövde tarafı akışkanının giriş ve çıkışını sağlayan gövde nozulları,
- Boru tarafı akışkanının giriş ve çıkışını sağlayan kafa ve kafa nozulları,
- Ayna ve kafaların tespitini sağlayan flanşlar,
- Eşanjörün herhangi bir kaide üzerine montajını sağlayabilecek taşıyıcı ayaklar,
- Eşanjör dış yüzeylerinden ısı kaybını önleyecek izolasyon.
